Magnesy osadzone w formach prefabrykowanych służą głównie do pozycjonowania i zabezpieczania wkładek, tulei, tulejek, skrzynek elektrycznych i innych osadzonych elementów przed wylaniem betonu. Mocno mocując te części do szalunku stalowego, można zachować wymagane położenie, wyrównanie i głębokość montażu podczas prac zbrojarskich, wylewania i wibracji. Pomaga to ograniczyć błędy ruchu i pozycjonowania. Należy wybrać właściwe rozwiązanie magnetyczne w zależności od kształtu, rozmiaru, metody połączenia i warunków formy, w których osadzona jest część.
Co to jest magnes wkładany?
Magnes wkładany to magnetyczne urządzenie pozycjonujące wielokrotnego użytku, przeznaczone do mocowania osadzonych elementów do form stalowych podczas produkcji prefabrykatów betonowych. W przeciwieństwie do standardowego magnesu, jest on zwykle projektowany w oparciu o konkretny kształt wkładki, metodę połączenia lub wymagania instalacyjne.
W zależności od zastosowania magnes może wykorzystywać gwintowany kołek, śrubę, kształtowany lokalizator lub niestandardową konstrukcję mocującą do połączenia z osadzoną częścią. Następnie podstawa magnetyczna mocno przytrzymuje zespół przy stalowej formie. Wybierając jeden z nich, należy spojrzeć poza siłę magnetyczną i sprawdzić, czy lokalizator pasuje do wymiarów płytki, specyfikacji gwintu, głębokości montażu i wymaganej pozycji.
Jak działa magnes wstawiany?

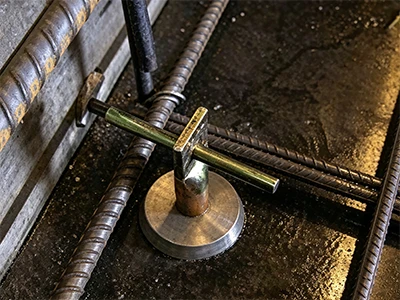

Do czego służy magnes wstawkowy w formach prefabrykowanych?
Gwintowane tulejki i gniazda
Tulejki do rur i rurki do fugowania
Skrzynki elektryczne i użytkowe
Dlaczego warto stosować magnesy wstawkowe w produkcji prefabrykatów?
Magnesy wkładane mogą sprawić, że pozycjonowanie osadzonych-części będzie szybsze, bardziej spójne i łatwiejsze do powtarzania podczas produkcji prefabrykatów betonowych.
Popraw dokładność pozycjonowania
Przed odlaniem można umieścić okucia, tuleje, tulejki i pudełka w wymaganym miejscu. Odpowiedni lokalizator magnetyczny pomaga zredukować niepożądane ruchy podczas wylewania betonu i wibracje.
Ogranicz wiercenie i spawanie form
Podczas pracy z formami stalowymi mocowanie magnetyczne może zmniejszyć potrzebę wiercenia otworów lub spawania tymczasowych elementów mocujących do powierzchni formy. Pomaga to chronić łoże odlewnicze i ułatwia zmiany układu.
Wspieraj szybsze przygotowanie formy
Wstawiane magnesy mogą uprościć konfigurację, gdy wielokrotnie używane są te same osadzone komponenty. Magnetyczny system mocowania można pozycjonować, usuwać i ponownie wykorzystywać w wielu cyklach produkcyjnych.
Zwiększ elastyczność produkcji
Jeśli Twoje produkty prefabrykowane wymagają różnych pozycji wkładek lub konfiguracji, mocowanie magnetyczne umożliwia łatwiejsze dostosowanie układu bez trwałej modyfikacji stalowej formy.
Jak wybrać odpowiedni magnes wkładany
Aby wybrać odpowiedni magnes wkładany, należy dopasować system mocowania magnetycznego do osadzanej części, projektu połączenia, warunków formy i procesu produkcyjnego, a nie wybierać wyłącznie na podstawie siły trzymania.
Potwierdź typ części osadzonej
Zacznij od określenia miejsca, które chcesz umieścić, na przykład gwintowanej tulejki, kielicha, tulei rurowej, rurki do fugowania lub skrzynki elektrycznej. Różne osadzone części wymagają różnych projektów lokalizatorów, dlatego zastosowanie powinno zawsze być najważniejsze.
Sprawdź wątek lub metodę połączenia
W przypadku wkładek gwintowanych należy potwierdzić typ gwintu, średnicę i głębokość połączenia. Jeśli części nie można połączyć bezpośrednio z gwintowanym kołkiem lub śrubą, może być potrzebny kształtownik, adapter lub specjalna konstrukcja mocująca.
Potwierdź wymiary wstawki
Podaj średnicę zewnętrzną, długość, wysokość i inne ważne wymiary wkładki. Pomiary te pomagają upewnić się, że lokalizator jest prawidłowo dopasowany i utrzymuje element w zamierzonej pozycji.
Sprawdź wymaganą pozycję lub wnękę
Należy również sprawdzić głębokość montażu oraz czy wykończona powierzchnia betonu wymaga wgłębienia. Wymagany kształt i głębokość wnęki mogą mieć wpływ na konstrukcję lokalizatora.
Rozważ warunki formy i produkcji
Na koniec sprawdź powierzchnię formy stalowej, dostępną powierzchnię styku, kierunek montażu, ciężar płytki i spodziewane wibracje podczas odlewania. Czysta, płaska powierzchnia styku pomaga magnesowi osiągnąć bardziej niezawodne działanie trzymające w rzeczywistej produkcji prefabrykatów.
Wniosek
Magnesy wkładane pomagają w dokładnym pozycjonowaniu wkładek gwintowanych, skrzynek elektrycznych, rur i innych osadzonych części w formach prefabrykowanych. Właściwe rozwiązanie zależy od kształtu płytki, wymiarów, rozmiaru gwintu i wymaganego położenia, a nie tylko od siły magnetycznej. Wybór odpowiedniego magnesu może ułatwić pozycjonowanie i zapewnić bardziej spójną produkcję prefabrykatów. Jeśli nie masz pewności, który magnes wkładki pasuje do Twojego zastosowania, prześlij nam swój rysunek, wymiary lub próbkę. Możemy najpierw polecić rozwiązanie standardowe i w razie potrzeby dostarczyć dostosowany uchwyt magnetyczny.
Często zadawane pytania
P: Do czego służy magnes wkładany w prefabrykatach betonowych?
Odp.: Magnes wkładany służy do przytrzymywania wkładek gwintowanych, skrzynek elektrycznych, rur, rur iniekcyjnych, płyt kotwiących i innych osadzonych części we właściwej pozycji podczas zalewania betonu.
P: Czy można ponownie wykorzystać magnesy wkładane?
O: Tak. Magnesy wkładane przeznaczone są do powtarzalnych cykli produkcyjnych. Utrzymywanie powierzchni magnetycznej w czystości i unikanie silnych uderzeń może pomóc w utrzymaniu niezawodnego działania.
P: Czy można dostosować magnesy wkładane?
O: Tak. Jeśli osadzona część ma specjalny rozmiar, kształt, gwint lub wymagania dotyczące pozycjonowania, uchwyt magnetyczny można dostosować zgodnie z rysunkiem lub próbką.
P: Czy magnes wsuwany będzie się poruszał podczas wibracji betonu?
Odp.: Prawidłowo dobrany magnes wkładki powinien zapewniać stabilność elementu podczas normalnego zalewania i wibracji. Rzeczywista wydajność zależy również od powierzchni formy, szczeliny powietrznej, rozmiaru elementu i konstrukcji mocowania.
P: Czy jeden magnes wkładany może być używany do różnych wkładek?
O: Czasami. Jeżeli kilka wkładek ma podobne wymiary lub wykorzystuje tę samą konstrukcję połączenia, odpowiedni może być jeden uchwyt magnetyczny. Różne kształty lub rozmiary mogą wymagać innego lokalizatora lub niestandardowego projektu.
