Nieprawidłowy odstęp, luźne mocowanie, uszkodzona taśma ochronna lub beton przedostający się do wnęki mogą spowodować, że pętle z drutu będą trudne do otwarcia i wyrównania podczas montażu panelu. W przypadku fabryk prefabrykatów betonowych niezawodny montaż rozpoczyna się od wybrania właściwej puszki pętlowej, sprawdzenia rysunków produkcyjnych i dokładnego umieszczenia każdego elementu na szalunku. W tym przewodniku opisano cały proces, w tym instalację fabryczną,-kontrolę przed wylaniem, kontrolę rozformowania i-łączenie na miejscu, co pomaga ograniczyć błędy montażowe i poprawić niezawodność połączeń ścian prefabrykowanych.
Co to jest skrzynka z pętlą drucianą?
Puszka z drutu to odlany-komponent używany do łączenia prefabrykowanych betonowych paneli ściennych z innymi panelami ściennymi lub betonowymi kolumnami.
Zwykle składa się ze skrzynki ze stali ocynkowanej, elastycznej pętli z liny stalowej, tulei zaciskowej i osłony ochronnej. Podczas produkcji prefabrykatów stalowa skrzynka jest mocowana do szalunku bocznego, a pętla z drutu pozostaje złożona we wnęce.
Po zamontowaniu prefabrykowanych paneli pętle są otwierane w spoinie pionowej. Przez zachodzące na siebie pętle umieszcza się pręt zbrojeniowy, a złącze wypełnia się określoną zaprawą.
Puszki z pętlami drucianymi, zbrojenie i utwardzona zaprawa współpracują ze sobą jako kompletny system połączeń.
Podwójna pętla złącza
Pętla skrzynki przyłączeniowej z pojedynczą głowicą
Gdzie stosuje się puszki z pętlami z drutu?
Możesz użyćpudełka z pętlami z drutuw złączach pionowych, gdzie prefabrykowane elementy betonowe wymagają niezawodnego połączenia mechanicznego. Typowe zastosowania obejmują połączenia ścian-z-ścianami, połączenia ścian-z-kolumnami, wewnętrzne ściany działowe i zewnętrzne prefabrykowane panele ścienne.
Są szczególnie przydatne, gdy potrzebne jest połączenie, które można przygotować w fabryce i szybko wykonać na miejscu. Pudełka są wtapiane w krawędź panelu, a pętle z drutu pozostają zabezpieczone podczas transportu. Po montażu otwierasz pętle, wkładasz określony pionowy pręt wzmacniający i spoinujesz złącze.
Należy wybrać typ skrzynki, długość pętli i rozstaw zgodnie z zatwierdzonym projektem połączenia, grubością panelu, szerokością złącza i wymaganym przeniesieniem obciążenia. Nie wybieraj produktu wyłącznie według rozmiaru opakowania czy wyglądu.
Co należy sprawdzić przed instalacją?
Przed zainstalowaniem puszek z pętlami kablowymi należy potwierdzić wymagania dotyczące połączenia i szczegóły produktu, aby uniknąć błędów w pozycjonowaniu lub problemów z wyrównaniem miejsca.
Typ i rozmiar pudełka
Sprawdź, czy projekt wymaga pojedynczego lubpętelka z podwójnym drutem. Potwierdź wymiary stalowej skrzynki i średnicę liny stalowej.
Długość pętli
Upewnij się, że występ pętli odpowiada projektowanej szerokości złącza i szczegółom połączenia.
Rozstaw instalacji
Postępuj zgodnie z zatwierdzonym rysunkiem dotyczącym odstępów w pionie i odległości od krawędzi. Nie kopiuj wymiarów z innego projektu.
Kierunek instalacji
Upewnij się, że każdy otwór skrzynki jest skierowany w stronę przyszłego złącza panelu i jest wyrównany z sąsiednim elementem prefabrykowanym.
Odprawa zbrojeniowa
Sprawdź, czy osadzona lina stalowa nie koliduje ze zbrojeniem, kotwami do podnoszenia lub innymi wkładkami.
Stan produktu
Przed odlewaniem sprawdź skrzynkę, linę stalową, tuleję zaciskową i taśmę ochronną pod kątem odkształceń, uszkodzeń lub korozji.
Jak zainstalować puszki z pętlami z drutu w fabryce prefabrykatów
Spójny proces instalacji pomaga ograniczyć błędy pozycjonowania, poprawić wydajność produkcji i zapewnić, że puszki z pętlami drucianymi będą gotowe do niezawodnych połączeń prefabrykowanych ścian po wylaniu.
Sprawdź skrzynki z pętlami drutowymi
Przed instalacją sprawdź każdą skrzynkę z pętlami kablowymi, aby upewnić się, że pasuje do rysunku produkcyjnego. Sprawdź stalową skrzynkę, linę stalową, tuleję zaciskową i taśmę ochronną pod kątem uszkodzeń, odkształceń lub korozji. Przed przeniesieniem produktu do formy należy sprawdzić, czy długość pętli i typ pudełka są prawidłowe. Wymiana nieprawidłowego elementu przed odlewaniem jest znacznie łatwiejsza niż naprawa gotowego panelu prefabrykowanego.
Zaznacz pozycje montażowe
Użyj zatwierdzonego rysunku produkcyjnego, aby oznaczyć każdy punkt montażowy na szalunku bocznym. Mierz od jednego stałego punktu odniesienia, np. od dołu panelu, zamiast mierzyć od jednego pudełka do drugiego. Ta metoda pomaga zachować dokładne odstępy i zmniejsza skumulowane błędy pomiarowe podczas produkcji seryjnej.
Użyj paska pozycjonującego wielokrotnego użytku
Jeśli wielokrotnie produkujesz te same panele ścienne, rozważ użycie sklejki wielokrotnego użytku lub stalowej listwy pozycjonującej. Listwa pozycjonująca umożliwia szybkie umieszczenie wielu puszek z pętlami drucianymi przy zachowaniu stałych odstępów. Może skrócić czas pomiaru, poprawić powtarzalność i uprościć kontrole jakości. Przed każdym uruchomieniem produkcyjnym należy zawsze sprawdzić pasek pozycjonujący zgodnie z najnowszym rysunkiem produkcyjnym.

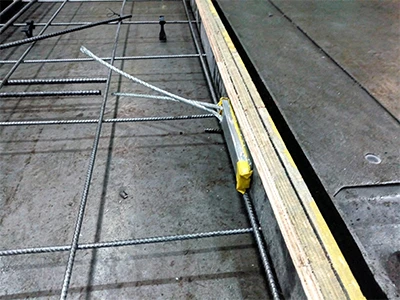

Przymocuj skrzynki do szalunku
Przymocuj szczelnie każdą puszkę z pętlą drucianą do szalunku, korzystając-z wstępnie wyciętych otworów montażowych i odpowiednich łączników dla danego systemu formy. Po montażu sprawdź, czy skrzynka nie przesuwa się ani nie obraca po naciśnięciu ręką. Bezpiecznie zamocowana skrzynka jest mniej podatna na przesuwanie się podczas umieszczania zbrojenia, wylewania betonu lub wibracji.
Sprawdź pozycję liny stalowej
Upewnij się, że osadzona lina stalowa biegnie w wymaganym kierunku i ma wystarczający odstęp od zbrojenia, kotw do podnoszenia i innych osadzonych elementów. Lina stalowa powinna pozostać prosta, bez ostrych zagięć i skrętów. Jeśli wystąpią zakłócenia, zamiast modyfikować linę, przejrzyj układ zbrojenia.
Zapieczętuj otwór pudełka
Przed wylaniem betonu należy sprawdzić taśmę ochronną lub osłonę. Powinien całkowicie uszczelnić otwór i utrzymać złożoną pętlę drutu wewnątrz pudełka. Uszkodzona pokrywa może spowodować przedostanie się zaczynu betonowego do wnęki, co utrudni otwarcie pętli po rozformowaniu.
Wykonaj kontrolę-przed zalaniem
Przed zalaniem należy przeprowadzić kontrolę końcową każdej zainstalowanej puszki z pętlą drucianą. Sprawdź model, ilość, położenie, odstępy, kierunek montażu i stan mocowania. Należy również sprawdzić, czy osłony ochronne są nienaruszone i czy wokół osadzonej liny jest wystarczający prześwit. Rejestrowanie tych kontroli pomaga poprawić spójność produkcji i identyfikowalność.
Wylać i zagęścić beton
Ostrożnie wylej beton wokół osadzonych puszek z pętlami drucianymi i równomiernie go zagęść. Unikaj bezpośredniego uderzania skrzynki stalowej wężem do betonu lub wibratorem, gdyż nadmierne uderzenie może spowodować przesunięcie skrzynki lub uszkodzenie pokrywy ochronnej. Właściwe zagęszczenie zapewnia pełne podparcie obszaru zakotwienia, utrzymując jednocześnie prawidłowe położenie skrzynki.
Sprawdź pudełka po wyjęciu z formy
Gdy panel osiągnie wymaganą wytrzymałość na rozformowanie, należy usunąć szalunek i sprawdzić każdą puszkę z pętlami drucianymi. Sprawdź prawidłowe położenie, oczyść otwory wnękowe, wycieki betonu, uszkodzone stalowe skrzynki lub pęknięcia wokół krawędzi panelu. Podczas przechowywania i transportu należy pozostawić pętle z drutu złożone w pudełku, aby zabezpieczyć je przed przypadkowym uszkodzeniem do czasu montażu na miejscu.
W jaki sposób wykonywane jest połączenie pętli drucianej na miejscu?
Po dostarczeniu i ułożeniu prefabrykatów taśma ochronna jest usuwana, a pętle z drutu otwierane są w spoinie pionowej. Pętle sąsiadujących płyt ściennych powinny być wyrównane i zachodzić na siebie zgodnie z zatwierdzonym rysunkiem połączeń.
Następnie przez pętle wprowadza się określony pionowy pręt wzmacniający, a złącze uszczelnia się i wypełnia odpowiednią zaprawą. Zaprawa powinna opływać pętle z drutu, zbrojenie i wgłębienia skrzynki, tworząc gotowe połączenie.
W fabryce prefabrykatów szczególnie ważne są dokładne rozstawy skrzynek, wysokość montażu, kierunek pętli i występ. Błędy popełnione podczas odlewania mogą sprawić, że pętle będą trudne do ułożenia po dotarciu paneli na plac budowy. Ostateczny układ zbrojenia, szerokość spoiny i procedura cementowania powinny być zawsze zgodne z zatwierdzonym projektem.
Typowe problemy z instalacją puszki z pętlą przewodową
Większości awarii skrzynek z pętlami drutowymi można zapobiec, sprawdzając położenie, mocowanie, uszczelnienie i odstęp zbrojenia przed wylaniem betonu.
Nieprawidłowe odstępy
W przypadku montażu puszek w niewłaściwych odstępach pętle mogą nie odpowiadać zatwierdzonemu projektowi połączenia. Zawsze postępuj zgodnie z najnowszym rysunkiem produkcyjnym.
Luźne mocowanie
Luźne pudełko może się poruszać podczas zalewania lub wibracji. Upewnij się, że każda skrzynka mocno przylega do szalunku.
Zły kierunek instalacji
Otwór skrzynki musi być skierowany w stronę przyszłego złącza. Odwrócone pudełko może utrudnić lub uniemożliwić użycie pętli.
Uszkodzona taśma ochronna
Rozdarta lub luźna taśma może spowodować przedostanie się zaczynu betonowego do wnęki.
Interferencja wzmacniająca
Sprawdź, czy lina stalowa nie koliduje ze zbrojeniem, kotwami do podnoszenia lub innymi wkładkami.
Wyciek betonu do skrzynki
Uszczelnij szczeliny pomiędzy skrzynką a szalunkiem, aby utrzymać wnękę w czystości.
Otwieranie pętli przed transportem
Podczas przechowywania i transportu pętle należy trzymać złożone, aby uniknąć zginania lub uszkodzeń spowodowanych uderzeniami.
Wymuszanie niewyrównanych pętli
Nie przeciągaj drążka na siłę przez źle ułożone pętle. Najpierw sprawdź położenie panelu i instalację skrzynki.
Wniosek
Niezawodny montaż puszki z pętlą drutową zależy od dokładnego umiejscowienia, bezpiecznego zamocowania szalunku, skutecznego uszczelnienia i konsekwentnej kontroli. Standaryzowane narzędzia instalacyjne i kontrole-przed wylaniem mogą pomóc fabrykom prefabrykatów ograniczyć błędy i poprawić wydajność produkcji seryjnej.
Wyślij wymagany typ pudełka, długość pętli, ilość i rysunki, aby sprawdzić dostępne specyfikacje i opcje dostawy.
Często zadawane pytania
P: Czy przed wylaniem betonu należy otworzyć pętle z drutu?
Odp.: Nie. Pętle powinny pozostać złożone i zabezpieczone wewnątrz stalowego pudełka podczas odlewania, przechowywania i transportu.
P: W jaki sposób puszki z pętlami drucianymi są mocowane do szalunku?
Odp.: Zazwyczaj mocuje się je przez-wybite otwory za pomocą gwoździ, śrub lub innej zatwierdzonej metody mocowania odpowiedniej dla formy.
P: Czy pracownicy fabryki mogą regulować odstępy między pudłami?
Odpowiedź: Rozstaw powinien być zgodny z zatwierdzonym rysunkiem połączeń. Nie należy go zmieniać bez potwierdzenia technicznego. Najczęstsze przyczyny to uszkodzona taśma ochronna, słabe uszczelnienie i szczeliny pomiędzy skrzynką a szalunkiem.
P: Co powoduje, że beton przedostaje się do wnęki?
Odp.: Typowe przyczyny to uszkodzona taśma ochronna, słabe uszczelnienie i szczeliny pomiędzy skrzynką a szalunkiem.
P: Czy uszkodzone liny stalowe mogą być nadal używane?
Odp.: Liny stalowe z przerwanymi splotkami, silną korozją, ostrymi załamaniami lub uszkodzonymi tulejami nie powinny być wrzucane do panelu bez oceny technicznej.
